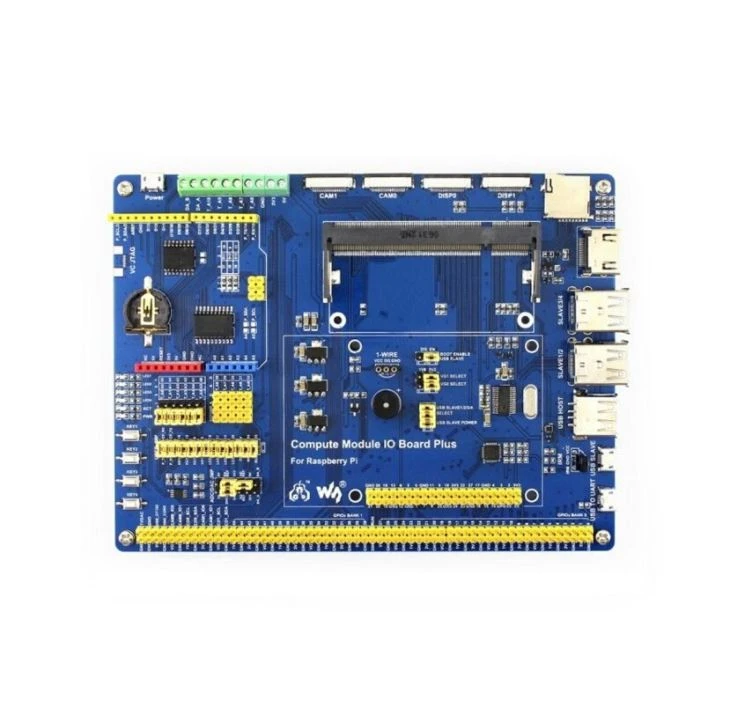

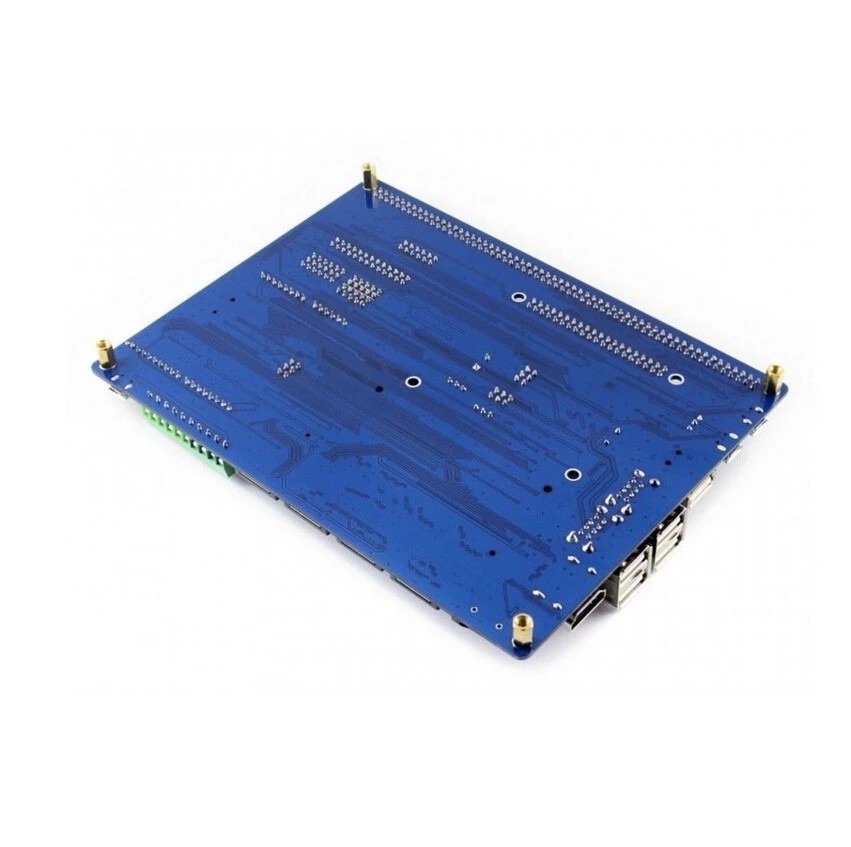

Chinese versie CMIO Compute Module 3/3 Lite uitbreidingskaart compatibel Compute Module IO-kaart V3
Compute Module IO Board Plus Kenmerken:
Compatibel met de Compute Module IO Board V3 van de Raspberry Pi Foundation
Raspberry Pi GPIO-header, voor het aansluiten van soorten Raspberry Pi-HAT's
Arduino-connectiviteit, ondersteunt ook Arduino-schilden
1-WIRE interface, voor het aansluiten van apparaten met één bus zoals DS18B20
4x toetsen, 4x LED's, 1x zoemer, voor I / O-testen
Onboard USB HUB, maakt het aansluiten van meer USB-apparaten mogelijk
IR-ontvanger, IR-afstandsbediening is beschikbaar
Onboard USB TO UART, voor seriële foutopsporing
Sensor interface:
10-bits ADC, 38KSPS, 11-ch (6-kanaals voor Arduino-interface, 5-kanaals voor sensoren)
16-bit DAC, 2-ch
Onboard RTC, een van de meest voorkomende en nuttige functies

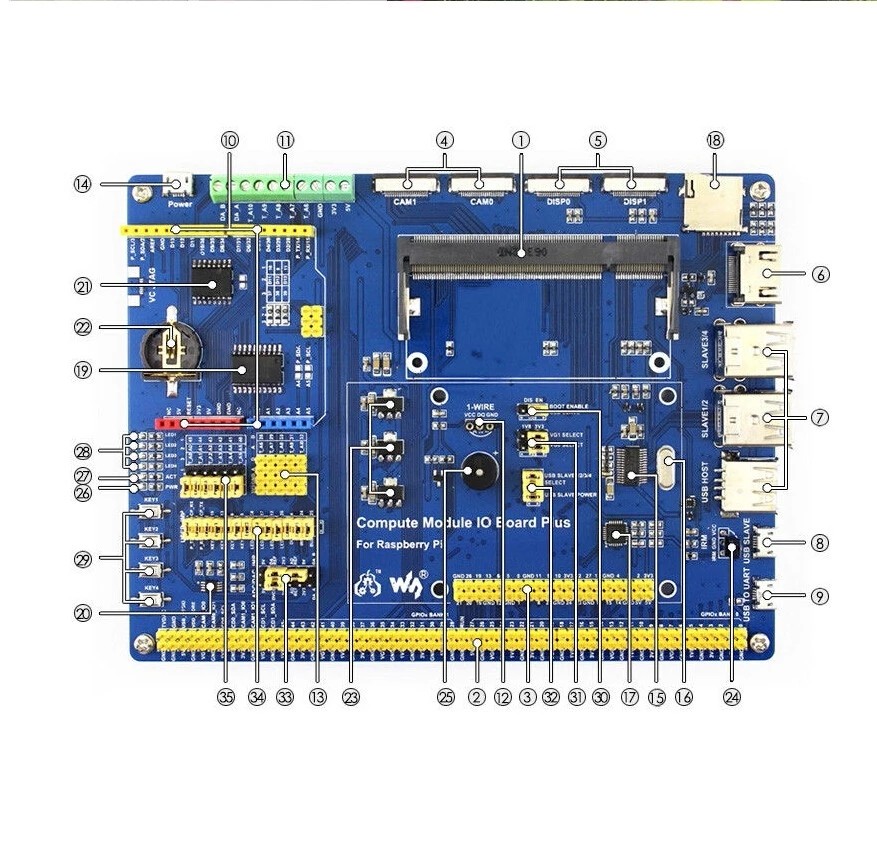

Compute Module-interface: voor het aansluiten van Compute Module 3 OF Compute Module 3 Lite
Compute Module GPIO-header: breek alle Compute Module-pinnen door
Raspberry Pi GPIO-header: voor het aansluiten van Raspberry Pi-HAT's
CSI-interface: camerapoorten voor het aansluiten van de Raspberry Pi-camera
DSI-interface: weergavepoorten voor het aansluiten van Raspberry Pi LCD
HD * I-poort
USB-poorten: voor het aansluiten van USB-apparaten
USB SLAVE-interface: hiermee kunt u de systeemimage in Compute Module 3 branden
USB TO UART-interface: voor seriële foutopsporing
UNO-header: voor het verbinden van UNO-schilden
AD / DA-ingang / uitgang schroefklemmen
1-draads interface: voor het aansluiten van apparaten met één bus zoals DS18B20
Sensorinterface
Vermogen poort: 5V 2.5A
FE1.1S: USB HUB-chip
12 MHz kristal
CP2102: USB naar UART-omzetter
Kaartsleuf: plaats een Micro SD-kaart met voorverbrand systeem om Compute Module 3 Lite te starten
TLC1543: AD-omzetter
DAC8552: 16-bits DAC, 2-ch
DS3231: zeer nauwkeurige RTC-chip, I2C-interface
RTC-batterijhouder: ondersteunt CR1220-batterijen
Spanningsregelaar: 3.3V / 2.5V / 1.8V
LFN0038K: IR-ontvanger
Zoemer
Stroomindicator
ACT-indicator: geeft de status van de Micro SD-kaart aan
Gebruikers-LED's
Gebruikerssleutels
BOOT selectie:
EN: de pc toegang geven tot SD-kaart / eMMC via USB SLAVE
DIS: de Compute Module start op van SD-kaart / eMMC
VGx-vermogensselectie: configureer het I / O-niveau
USB HUB enable jumper: HUB enable en USB SLAVE power selectie
ADC / DAC-configuratie: configureer de voeding en referentiespanning van ADC / DAC
Perifere configuratie: configureer de besturingspinnen van UART, gebruikerssleutels, gebruikers-LED's, 1-WIRE interface, IR-ontvanger en zoemer
